安規電容是什么?--安規電容與普通電容的區別
本文主要介紹安規電容是什么_安規電容與普通電容的區別,安規電容是指電容器失效后,不會導致電擊,不危及人身安全的安全電容器。安規電容通常只用于抗干擾電路中的濾波作用。它們用在電源濾波器里,起到電源濾波作用,分別對共模,差模干擾起濾波作用。出于安全考慮和EMC考慮,一般在電源入口建議加上安規電容。
安規電容分為x型和y型。交流電源輸入分為3個端子:火線L/零線N/地線G,(L=Line,N=Neutral,G=Ground)。跨于“L-N”之間,即“火線-零線”之間的是X電容;跨于“L-G/N-G”之間,即“火線-地線或零線-地線”之間的是Y電容?;鹁€與零線之間接個電容就像是“X”,而火線與地線之間接個電容像個“Y”,這些都不是按什么材質來分的。
X電容:由于這個電容連接的位置也比較關鍵,同樣需要符合相關安全標準。X電容同樣也屬于安全電容之一。根據實際需要,X電容的容值允許比Y電容的容值大,但此時必須在X電容的兩端并聯一個安全電阻,用于防止電源線拔插時,由于該電容的充放電過程而致電源線插頭長時間帶電。安全標準規定,當正在工作之中的機器電源線被拔掉時,在兩秒鐘內,電源線插頭兩端帶電的電壓(或?qū)Φ仉娢唬┍仨毿∮谠瓉眍~定工作電壓的30%。
作為安全電容之一的X電容,也要求必須取得安全檢測機構的認證。X電容一般都標有安全認證標志和耐壓AC250V或AC275V字樣,但其真正的直流耐壓高達2000V以上,使用的時候不要隨意使用標稱耐壓AC250V或者DC400V之類的的普通電容來代用。通常,X電容多選用紋波電流比較大的聚脂薄膜類電容。這種類型的電容,體積較大,但其允許瞬間充放電的電流也很大,而其內阻相應較小。
Y電容:這兩個Y電容連接的位置比較關鍵,必須需要符合相關安全標準,以防引起電子設備漏電或機殼帶電,容易危及人身安全及生命。它們都屬于安全電容,從而要求電容值不能偏大,而耐壓必須較高。一般情況下,工作在亞熱帶的機器,要求對地漏電電流不能超過0.7mA;工作在溫帶機器,要求對地漏電電流不能超過0.35mA。因此,Y電容的總?cè)萘恳话愣疾荒艹^4700PF(472)。Y電容的電容量必須受到限制,從而達到控制在額定頻率及額定電壓作用下,流過它的漏電流的大小和對系統EMC性能影響的目的。GJB151規定Y電容的容量應不大于0.1uF。
Y電容除符合相應的電網電壓耐壓外,還要求這種電容器在電氣和機械性能方面有足夠的安全余量,避免在極端惡劣環境條件下出現擊穿短路現象,Y電容的耐壓性能對保護人身安全具有重要意義。特別指出:作為安全電容的Y電容,要求必須取得安全檢測機構的認證。Y電容外觀多為橙色或藍色,一般都標有安全認證標志(如UL、CSA等標識)和耐壓AC250V或AC275V字樣。然而,其真正的直流耐壓高達5000V以上。
必須強調,Y電容不得隨意使用標稱耐壓AC250V或者DC400V之類的普通電容來代用。

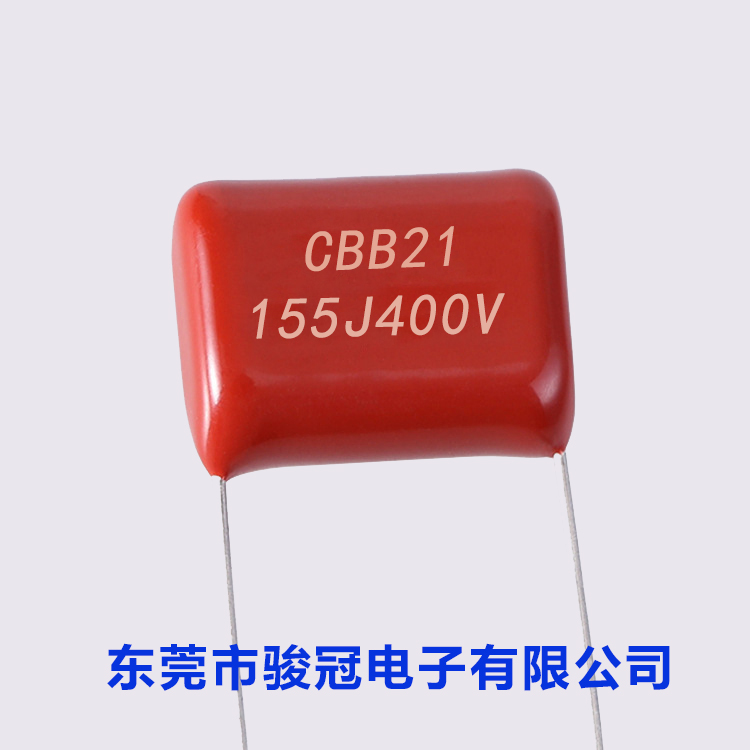

安規電容與普通電容的區別
安規電容的放電和普通電容不一樣,普通電容在外部電源斷開后電荷會保留很長時間,如果用手觸摸就會被電到,而安規電容則沒這個問題。在交流電源輸入端,一般需要增加3個安全電容來抑制EMI傳導干擾。
安規電容要做很多測試和檢測認證,主要不同就是外面包的是塑料殼子,有ABS材料有TPB材料的,阻燃效果可能會好點,從材料角度分析沒什么不一樣的!還有一點,安規電容主要是抑制干擾用的,分為X,Y兩種類型X電容為抑制差模干擾,一般跨接與L與N之間,分四個等級。每個等級的耐壓不同。失效時不會對人體產生危害。
Y電容為抑制共模干擾,一般跨接與L,G之間,也分為四個等級。一般會有漏電流。電路選擇是一般使用便宜一點的瓷片電容,缺點是漏電流大。用金屬化薄膜做Y電容的話成本比較高,優點是漏電流相對于瓷片電容小點。
安規電容是指用于這樣的場合,即電容器失效后,不會導致電擊,不危及人身安全。安規電容安全等級應用中允許的峰值脈沖電壓過電壓等級(IEC664)X1大于等于2.5kV≤4.0kVⅢX2≤2.5kVⅡX3≤1.2kV,安規電容安全等級絕緣類型額定電壓范圍Y1雙重絕緣或加強絕緣≥250V。
Y2基本絕緣或附加絕緣≥150V≤250VY3基本絕緣或附加絕緣≥150V≤250VY4基本絕緣或附加絕緣小于等于150V,安規電容的失效模式是開路,所以安全,一般電容為短路。
