安規電容講述Y電容和X電容
一般來說,在電路設計中,我們經常需要使用一些特殊的電容來進行功率濾波。這些電容器的放電不同于普通電容器。外部電源斷開后,普通電容器的電荷將長時間保持不變。如果用手觸摸,它就會帶電。然而,安規電容器沒有這個問題。
安規電容器是指電容器失效后不會引起觸電或危及人身安全的安規電容器。安規電容通常僅用于抗干擾電路中的濾波。它們分別用于功率濾波器中,以濾除共模和差模干擾。一般來說,在交流電源的輸入端將增加3個安規電容來減弱電磁干擾。
安規電容器分為x型和y型。交流電源輸入分為三個端子:火線/零線/地線(L=火線,N=零線,G=地線)??缭健癓-N”,即“火線和零線”之間的是X電容;跨越“L-G/N-G”,即“火線-地線或零線-地線”之間的是y電容。連接在火線和零線之間的電容器類似于“x”,而連接在火線和地線之間的電容器類似于“y”。因此,我們常說的X、Y電容并不是根據電容的材料來劃分的,而是主要取決于使用的位置。

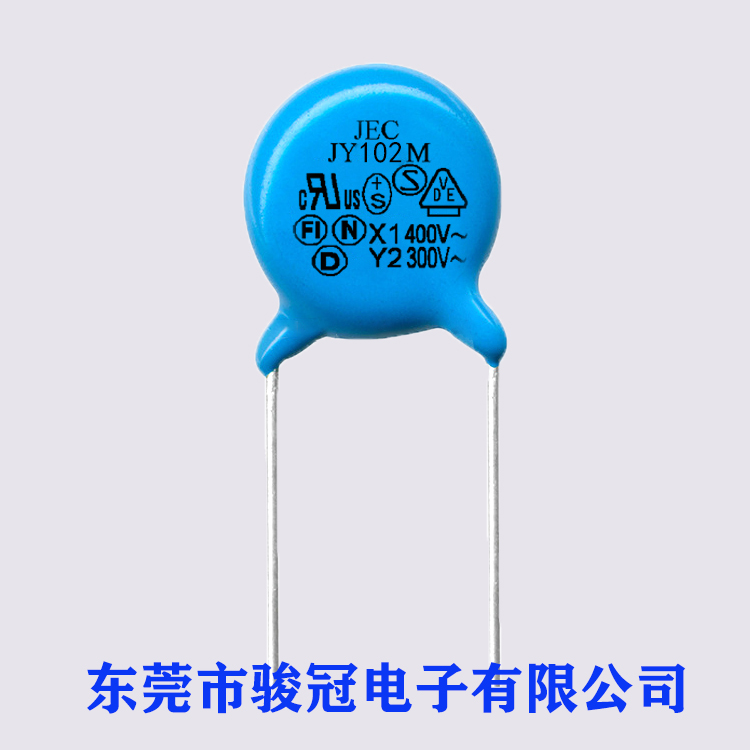

X電容:X電容一般標有安全認證標志和耐壓AC250伏或AC275V伏字樣,但其實際DC耐壓高達2000伏以上。使用時,不要用標稱耐壓AC250伏或DC400V伏等普通電容代替。通常,X電容主要是具有大紋波電流的聚酯薄膜電容器。這種類型的電容器體積大,但是它允許大電流用于瞬時充電和放電,并且它的內阻相應小。Y型電容器:Y型電容器的連接位置比較關鍵,需要符合相關安全標準,防止電子設備漏電或外殼帶電,容易危及人身安全。它們都屬于安規電容,要求電容值不能太大,耐壓高。一般來說,在亞熱帶地區工作的機器要求接地泄漏電流不得超過0.7毫安。對于在溫帶地區工作的機器,要求接地泄漏電流不得超過0.35毫安。因此,Y電容器的總?cè)萘恳话悴荒艹^4700PF(472)。在額定頻率和額定電壓的作用下,需要限制Y電容器的電容,以達到控制流經它的漏電流大小及其對系統電磁兼容性能的影響的目的。GJB151規定,Y電容器的容量不得大于0.1uF。除了符合相應的電網耐壓外,Y電容器還要求有足夠的電氣和機械性能安全寬度,以避免在惡劣的環境條件下出現擊穿短路現象。Y電容器的耐壓性能保護人身安全。Y電容器的外觀大多為橙色或藍色,一般標有安全認證標志(如UL、CSA等標志),耐壓為交流250伏或交流275伏。然而,其實際DC耐受電壓高達5000伏以上,所以Y電容器不能隨意用普通電容器如額定耐受電壓AC250V伏或DC400V伏來代替。
