Y電容有幾種接法,你知道不?
大家都知道的Y電容是安規電容,是跨接l線地以及n線與地之間的電容,它的功能是壓制共模擾亂。如今1共有3種等級,依次為是y⒈, y⑵, y④。由于漏電流不能太大這是安規要求,漏電流太大人體觸摸電氣設備會有1種麻麻的感覺,因此1般y電容容量大小為⒈nf到4.7nf之間。
安全等級 絕緣類別 標稱電壓范圍 允許的峰值脈沖電壓
Y1 雙重絕緣或加強絕緣 Y1≥ 250V Y1>8 kV
Y2 基本絕緣或附加絕緣 Y2 ≥150V 250V≥Y2>5 kV
Y4 基本絕緣或附加絕緣 Y4 <150V Y4>2.5 kV

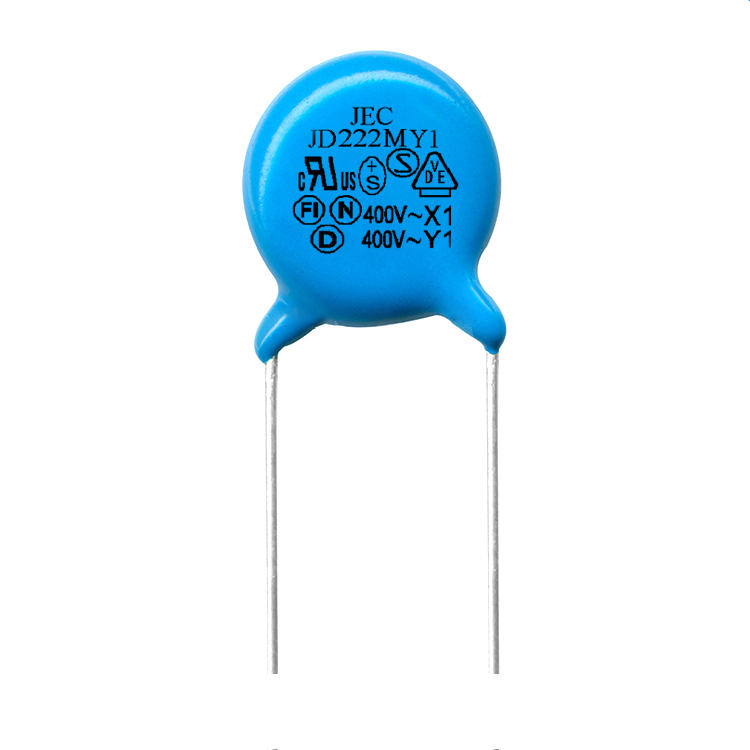

y電容1般有藍色和黃色兩種
那么y電容在電路當中1般有哪幾種連接方式呢?1般有以下4種:
第1種:跨接于變壓器初級地與次級地之間
初級地大家也經常成為“熱地”,次級地經常被稱為“冷地”,y電容跨接在變壓器初級地與次級地之間這是最為常見的連接方式,而且1般都是成雙成對出現,因?yàn)槟_距太短,不能做到完全隔離。開關電源當中,開關管的不斷導通與閉合會產生噪聲,如下圖的q⒈,主要表如今瞬間電壓尖峰脈沖信號,信號噪聲流向變壓器的初級線圈,而線圈相當于1個電感,此時會產生反向較高的電動勢,同時產生的高次諧波耦合到變壓器初級,造成噪聲騷 擾。初級地和次級地之間加1個 Y 電容,可以在變壓器的次級地與大地間建立1個泄放通道,開關噪聲的高次諧波通 過這個通道泄放到大地,從而避免通過供電線路輻射出去,降低開關電源的輻射騷擾。
第2種:跨接于變壓器初級高壓和次級地之間
變壓器的每個線圈繞組之間有寄生電容存在,在工作時過程當中形成電壓,成為噪聲源頭,在初始高壓與次級地之間跨接y電容,能濾除初級和次級耦合產生的共模擾亂,這與第1種差不多,只是在emi測試時候結果會有所不同。
第3種:跨接于變壓器初級高壓與次級輸出正端
這種連接方式較少見,在小功率電源時候有時候會用
第4種:跨接于變壓器初級地與次級輸出正端。
