廣東新能源汽車薄膜電容器的應用及主要企業
1、電容產品結構及優勢。
薄膜電容器是以金屬箔當電極,將它和聚乙酯、聚丙烯、聚苯乙烯或聚碳酸酯等塑料薄膜從兩端重疊后,卷繞成圓筒狀結構的電容器。
依塑料薄膜的種類又被分別稱為聚乙酯電容(又稱Mylar電容)、聚丙烯電容(又稱PP電容),聚苯乙烯電容(又稱PS電容)和聚碳酸電容。

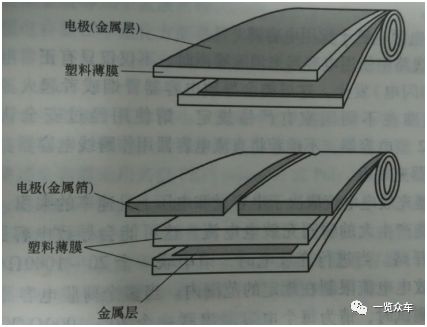

圖表1 典型的薄膜電容結構
2、薄膜電容器在新能源汽車上應用
電池、電機和電機控制技術是新能源汽車的三大核心。在電機驅動和控制電路中,需要的主要電子元器件是功率半導體器件IGBT、控制IC 以及電容器,其中,IGBT 占大約2/3的成本。
電機控制技術的核心就是需要高效電機控制的逆變器技術,高效電機控制的逆變器技術則需要一個功能強大的IGBT模塊和一個與之匹配的直流支撐電容器。
圖表2 電機控制器主回路示意圖
一直以來,陶瓷電容和鋁電解電容是市場上最為常見的電容類電子元器件,廣泛的應用于各類電子產品中,主要在電路系統中的起濾波、調頻、隔直流及時間控制等作用。
隨著汽車電氣化的加劇,汽車電路系統的電壓和輸出功率有了大幅度的提升,關鍵部件對電子元器件的耐壓耐沖擊能力要求更為嚴格。工作條件的變化對電子系統中的電容元器件的性能提出新的要求,從而拉動了汽車產業對薄膜電容器的需求。
薄膜電容器是電動汽車驅動電路中的主要元件,主要起平滑的作用。逆變器將電池的直流電通過轉換器轉換成變動較小的電壓,再通過IGBT開關元件轉換成近似于交流電的矩形波,由此產生的浪涌電壓很大,需要采用平滑電容器消除。
早期的平滑電容器曾采用鋁電解電容,但為了提高效率,電機驅動的最大電壓從500V提高到了650V后,鋁電解電容的耐壓不足,薄膜電容器成為主流,從第二代開始采用薄膜電容器。
一方面是因?yàn)楸∧る娙莸哪蛪耗蜎_擊特性使它非常適合在新能源汽車的電氣環境下使用。另一方面,在過去多年的發展中,薄膜電容器的體系和重量減少了3~4 倍,同時改進了金屬化的分割技術,從而極大的幫助了薄膜電容的發展。
在新能源汽車領域,現有的鋁電解電容器未來將部分被薄膜電容所取代。目前已有越來越多的公司用薄膜電容替代電解電容。比亞迪“秦”和特斯拉Model 3都采用了薄膜電容器。
同時,在DC/DC、電機控制系統、電池管理系統等高壓電氣單元中,薄膜電容的使用量也會隨著新能源汽車的推廣和普及而上升。
從全球來看,日本的Nichicon、德國的Wima、意大利的ICEL、美國的CDE等,是頂級的薄膜電容器生產商,其中,WIMA 的產品主要用于高品質的音響,Nichion 主要用于電子產品,而CDE 是專業的變頻器薄膜電容生產商。
